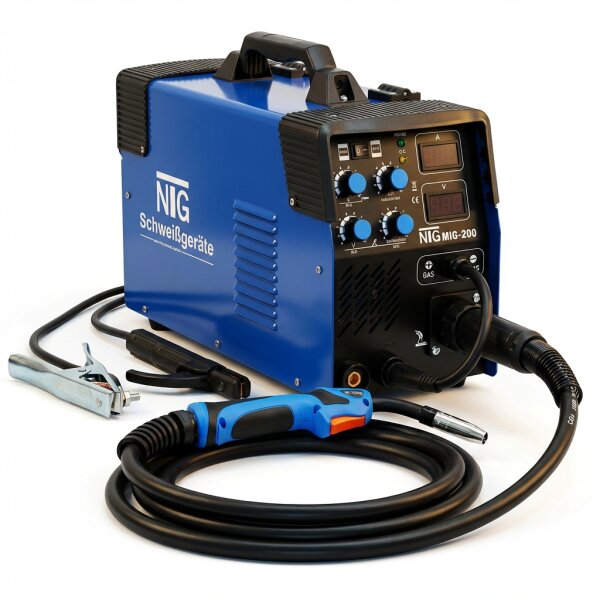

NTG SG.MIG-200 – vielseitiges Inverter-Schweißgerät bis 200 A
Das NTG SG.MIG-200 ist ein vielseitiges IGBT-Inverter-Schweißgerät für MIG/MAG-, MIG-FLUX-, MMA/E-Hand- und Lift-TIG-Schweißarbeiten. Das Gerät erreicht im MIG/MAG- und Lift-TIG-Betrieb einen Schweißstrom von bis zu 200 A und wird an einem 230-V-Wechselspannungsnetz betrieben.
Das digitale Bedienfeld, die synergetische Regelung und die verschiedenen Betriebsarten ermöglichen eine präzise Anpassung an unterschiedliche Werkstoffe und Schweißaufgaben. Dank Euro-Zentralanschluss und Umpolstecker kann sowohl mit Schutzgas als auch mit selbstschützendem Fülldraht gearbeitet werden.
MIG/MAG-Schweißen mit Schutzgas
Im MIG/MAG-Betrieb arbeitet das SG.MIG-200 mit einer externen Schutzgasversorgung. Für MAG-Schweißarbeiten an unlegierten und niedriglegierten Stählen können CO₂ oder geeignete Argon-CO₂-Mischgase verwendet werden. Im MIG-Verfahren ist die Verwendung eines passenden inerten Schutzgases möglich.
Der Schweißstrom lässt sich im MIG/MAG-Betrieb zwischen 40 und 200 A einstellen. Unterstützt werden Schweißdrähte mit einem Durchmesser von 0,8 oder 1,0 mm.
MIG-FLUX ohne externe Schutzgasflasche
Für Arbeiten ohne externe Schutzgasversorgung kann selbstschützender Fülldraht verwendet werden. Der Umpolstecker ermöglicht die Anpassung der Polarität an den jeweiligen Schweißdraht. Damit lässt sich das Gerät flexibel zwischen klassischem MIG/MAG-Schweißen und MIG-FLUX umstellen.
Der verwendete Schweißdraht, die Polarität und die Geräteeinstellungen müssen entsprechend den Vorgaben des Drahtherstellers ausgewählt werden.
Digitales Bedienfeld
Das Bedienfeld zeigt den eingestellten Schweißstrom sowie Werte für Ausgangsspannung und Materialstärke an. Über separate Bedienelemente lassen sich unter anderem Drahtdurchmesser, Drahtvorschubgeschwindigkeit, Ausgangsspannung und weitere Schweißparameter einstellen.
Die synergetische Regelung unterstützt die Abstimmung der Schweißparameter und erleichtert die Anpassung an Materialstärke, Drahtdurchmesser und Schweißaufgabe.
2T-, 4T- und Punktschweißmodus
-
2T: Der Schweißvorgang läuft, solange die Brennertaste gedrückt wird.
-
4T: Ermöglicht längere Schweißarbeiten, ohne die Brennertaste dauerhaft gedrückt zu halten.
-
SPOT: Zeitgesteuerter Punktschweißbetrieb für wiederholbare Schweißpunkte.
Zusätzlich können Punktschweißzeit, Intervallzeit, Induktivität sowie Gasvor- und Gasnachströmzeit eingestellt werden.
MMA- und E-Hand-Schweißen bis 180 A
Im MMA-Modus liefert das Schweißgerät einen einstellbaren Schweißstrom von 30 bis 180 A. Abhängig von Elektrodentyp und Schweißaufgabe kann mit DC+ oder DC- gearbeitet werden.
Hot Start unterstützt eine zuverlässige Lichtbogenzündung. ARC Force beeinflusst die Lichtbogendynamik und kann das Festkleben der Elektrode verringern. Die VRD-Funktion reduziert die Leerlaufspannung, wenn nicht geschweißt wird.
Lift-TIG bis 200 A
Für Gleichstrom-TIG-Schweißarbeiten steht der Lift-TIG-Modus mit einem Einstellbereich von 30 bis 200 A zur Verfügung. Der Lichtbogen wird durch kurzes Aufsetzen und anschließendes Anheben der Wolframelektrode gezündet.
Für Lift-TIG werden ein geeigneter TIG-Brenner WP-17V sowie eine externe Argon-Schutzgasversorgung benötigt. Der empfohlene Argon-Durchfluss beträgt 5 bis 8 l/min. TIG-Brenner, Wolframelektrode, Argonflasche und Druckminderer sind nicht im Lieferumfang enthalten.
Euro-Zentralanschluss und Umpolstecker
Der Euro-Zentralanschluss ermöglicht das schnelle Anschließen und Wechseln des MIG/MAG-Brenners. Über den separaten Umpolstecker lässt sich die Polarität passend zum Schutzgas- oder Fülldrahtbetrieb einstellen.
Integrierter Überhitzungsschutz
Das Gerät verfügt über eine aktive Kühlung und einen automatischen Überhitzungsschutz. Wird die zulässige Betriebstemperatur überschritten, unterbricht das Gerät den Schweißstrom. Nach ausreichender Abkühlung ist das Schweißgerät wieder einsatzbereit.
Bei 200 A beträgt die Einschaltdauer im MIG/MAG- und Lift-TIG-Betrieb bei 40 °C 15 %. Das entspricht innerhalb eines zehnminütigen Arbeitszyklus 1,5 Minuten Schweißbetrieb und 8,5 Minuten Abkühlzeit.
Produktvorteile auf einen Blick
- MIG/MAG, MIG-FLUX, MMA/E-Hand und Lift-TIG
- Bis zu 200 A im MIG/MAG- und Lift-TIG-Betrieb
- Bis zu 180 A im MMA-Betrieb
- Schweißen mit Schutzgas oder selbstschützendem Fülldraht
- Digitales Bedien- und Anzeigefeld
- Synergetische Regelung
- Euro-Zentralanschluss für den MIG/MAG-Brenner
- Umpolstecker zur Anpassung der Polarität
- 2T-, 4T- und SPOT-Betrieb
- Hot Start, ARC Force und VRD
- Einstellbare Gasvor- und Gasnachströmzeit
- Integrierte Kühlung und Überhitzungsschutz
Lieferumfang
- 1 × NTG Schweißinverter SG.MIG-200
- 1 × MIG-Schweißbrenner 15AK, 2 m
- 1 × Elektrodenhalter, 2 m, 200 A
- 1 × Masseklemme, 2 m, 200 A
- 1 × Bedienungsanleitung in deutscher Sprache
Nicht im Lieferumfang enthalten: Schutzgas, Druckminderer, Schweißdraht beziehungsweise Drahtspule, TIG-Brenner WP-17V, Wolframelektrode und Stabelektroden.
Technische Daten
-
Modell: SG.MIG-200
-
Schweißverfahren: MIG/MAG, MIG-FLUX, MMA/E-Hand und Lift-TIG
-
Schweißstrom MIG/MAG: 40–200 A
-
Schweißstrom MMA: 30–180 A
-
Schweißstrom Lift-TIG: 30–200 A
-
Einstellbare Drahtdurchmesser: 0,8 und 1,0 mm
-
Netzspannung: 1 × 230 V AC (±15 %)
-
Netzfrequenz: 50/60 Hz
-
Leerlaufspannung: 59 V
-
Schutzart: IP21S
-
Einschaltdauer MIG/MAG: 15 % bei 200 A
-
Einschaltdauer MMA: 15 % bei 180 A
-
Einschaltdauer Lift-TIG: 15 % bei 200 A
-
Abmessungen: 455 × 210 × 365 mm
-
Gewicht: 10,55 kg
Sicherheitshinweis: Das Gerät darf nur von Personen verwendet werden, die mit dem jeweiligen Schweißverfahren und den erforderlichen Schutzmaßnahmen vertraut sind. Geeignete Schweißerschutzkleidung, Schweißerhandschuhe und ein Schweißhelm mit passendem Lichtschutzfilter sind erforderlich. Für eine ausreichende Lüftung oder Absaugung sorgen.
