Unsere Produktpalette

Wir produzieren für Sie Rahmen für Wechselkoffer in allen gängigen Varianten und Größen. Die Bodenrahmen als Hohlprofilkonstruktion erhalten Sie gesandstrahlt und grundiert als komplette Ausführung mit Befestigungsbeschlägen, Traglager und Gegenlager und Stützbeinauflage als Pendel. Die verschiedenen Größen und Ausführungen entnehmen Sie bitte der nachfolgenden Tabelle bzw. dem Katalogblatt.

Behältergröße Ausführung	C 715	C 745	C 745 ( C 715 )
Stützbeinanordnung	4354 mm A1	5523 mm A2	5373 mm A2
Länge	7150 mm	7450 mm	7450 mm
Überhang	648,5 mm	798,5 mm	798,5 ( 648,5) mm
Rahmen – Breite	2550 ( 2515 ) mm	2550 ( 2515 ) mm	2550 ( 2515 ) mm
Rahmen – Höhe	178 mm	178 mm	178 mm
Rahmen – Gewicht	600 kg	650 kg	680 kg
Artikel – Nr.	WK.0715.00	WK.0745.00	WK.7457.15

Artikelbezeichnung	Artikel – Nr.
Befestigungsbeschlag gerade, einfach, 118 mm hoch Befestigungsbeschlag gerade, einfach, 112 mm hoch Befestigungsbeschlag gerade, doppelt, 118 mm hoch Befestigungsbeschlag gerade, 112 mm, für Thermokoffer	WBE.0091.00 WBE.0092.00 WBE.0096.00 WBE.0087.22
Beschräg, einfach, 112 mm hofestigungsbeschlag ch Befestigungsbeschlag schräg, doppelt, 112 mm hoch	WBE.0061.00 WBE.0066.00
Befestigungsplatte einfach 180 x 120 mm Befestigungsplatte doppelt 330 x 120 mm	WBE.0250.50 WBE.0300.50
Greifkantenprofil, roh, 53 mm breit Greifkantenprofil, roh, 53 mm breit, 500 mm lang	WBE.0015.00 WBE.0015.02
Stützbeinverschluss kurz Stützbeinverschluss kurz, 16mm Ø Stützbeinverschluss kurz, 20mm Ø Stützbeinverschluss kurz, 25mm Ø Stützbeinverschluss lang Stützbeinverschluss lang, 190mm lang, Bolzen 220mm Stützbeinverschluss lang, 295mm lang, Bolzen 305mm Stützbeinverschluss lang, m. Anschraubplatte Stützbeinverschluss, extralang 432mm	WBE.0048.00 WBE.0048.16 WBE.0048.20 WBE.0048.25 WBE.0058.00 WBE.0058.220 WBE.0058.305 WBE.0058.KR WBE.0059.00
Griff für Stützbeinverschluss Feder für Stützbeinverschluss Feder für Stützbeinverschluss, Sonderausführung f. Bolzen Ø 16mm Sperrspannstift für Griff	WBD.0048.01 WBD.0048.02 WBD.0048.K2 WBD.0048.04
Bolzen für Stützbeinverschluss, 122 mm, div. Ø Bolzen für Stützbeinverschluss, 280mm Bolzen für Stützbeinverschluss, 305mm Bolzen für Stützbeinverschluss, 220mm Bolzen für Stützbeinverschluss, 240mm Bolzen für Stützbeinverschluss, 275mm Bolzen für Stützbeinverschluss, 300mm Bolzen für Stützbeinverschluss, 450mm Bolzen für Stützbeinverschluss, Sonderausführung	WBD.0048.XX WBD.0058.03 WBD.0058.DA WBD.0058.DA220 WBD.0058.DA240 WBD.0058.DA275 WBD.0058.BI WBD.0059.03 WBD.0048.K3
Stützbeinauflage f. Pritsche 140 x 145 Stützbeinauflage f. Pritsche 115 x 179 mm Stützbeinauflage f. Pritsche 82,5 x 213 mm Stützbeinauflage f. Pritsche 135 x 225 mm Stützbeinauflage f. Pritsche 140 x 140 mm Sonderausf. Stützbeinauflage f. Koffer	WBE.0043.03 WBE.0043.GE WBE.0044.CO WBE.0043.SI WBE.0043.HS WBE.0040.00
Bolzen für Stützbeinauflage, 190mm lg., A1 Bolzen für Stützbeinauflage, 220mm lg., A2	WBE.0043.01 WBE.0043.02
Traglager A1, mit kurzem Griff Traglager A2, mit langem Griff	WBE.0021.xx WBE.0022.xx
Gegenlager einfach Gegenlager doppelt	WBE.0020.00 WBE.0019.00
Stützbeinsicherung (Fallsicherung ) Stützbeinsicherung, vormontiert, (Fallsicherung) Stützbeinsicherung, vormontiert, für A2 (Fallsicherung)	WBE.0039.00 WBE.0039.10 WBE.0039.50
Klebeschild „2 x sichern“ Klebeschild „Kippsicherheit“	SBE.0025.00 WBE.0036.00
Zurrmulde nach DIN 75410, 5000 daN, mit Loch Wasserablauf	WBE.0070.1L

Artikelbezeichnung	Artikel – Nr.
Kombi – Traverse vorne, mit Einweiserrollen und verschiebbarem Anschlag Kombi – Traverse vorne, mit Einweiserrollen und verschiebbarem Anschlag Kombi – Traverse hinten, mit Einweiserrollen	TFE.0252.00 TFE.0252.00 TFE.0252.10
Verriegelungstraverse TR 52, 85 mm hoch Innenteile für Verriegelungstraverse	TFE.0052.00 TFE.0052.10
WB – Anschlag vorne, verschiebbar	TFE.0250.00
Einweiserrolle, verzinkt Lager für Einweiserrolle	TFE.0156.00 TFE.0156.10
Container – Verriegelung Typ 0118, voll absenkbar Container – Verriegelung Typ 0115, voll absenkbar	CV.0118.00 CV.0115.00

“LSSR” ist ein von NTG entwickeltes Ladungssicherungssystem für Rollgüter.

Überall dort wo Rollgüter (z.B. Kabeltrommeln) mit dem LKW transportiert werden, kommt die LSSR-Ladungssicherung zum Einsatz.

Für die Befestigung des Rollgutes werden keine Hölzer mehr benötigt.
Die Sicherungskeile werden einfach auf dem Ladeboden gestellt und mit dem Sicherungssteg verbunden. Aufgrund dieser einfachen und somit kostensparenden Vorgehensweise wird die Ladungssicherung mit diesem System schnell, sicher und effizient.

Das System ist vom TÜV Hannover abgenommen und entspricht der VDI – Richtlinie 2700.

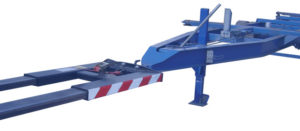

Der „WBU“ ist für den Einsatz bei Speditionen und Reparaturbetrieben konstruiert.

Er ermöglicht ein problemloses und schnelles Umsetzen von Wechselbehältern.
Der WBU wird mit einem Anbaugerät RK I mit einem geeigneten Gabelstapler bewegt.
Die Rangierkupplung (RK I) gewährleistet die Verbindung des Systems zu einer Einheit.

Jeder Gabelstapler der über die vorgeschriebenen techn. Voraussetzungen verfügt, kann an den WBU angeschlossen werden. Der WBU wird mit der Hydraulik des Gabelstaplers zum Heben und Senken betrieben. Der WBU bietet große Flexibilität im täglichen Gebrauch. Erleichtert den Rangierbetrieb im Speditionsbereich und ist robust, wartungsarm und TÜV-geprüft.

Artikelbezeichnung	Artikel Nr.
Dokumententasche, Kunststoff	WBE.0125.00
Dokumentenrolle, Kunststoff 350 mm	WBE.0125.90
Feuerlöscherkästen 6 kg	ABT.0906.00
Feuerlöscherkasten 9/12 kg	ABT.0909.00
Wassertank 32 l,Kunststoff	ABT.0932.00
Wassertank 50 l, Kunststoff	ABT.0950.00
Werkzeugkästen, Kunststoff	ABT.4035.35
Spanngetriebe mit Schnecke	WPB.09000.00
